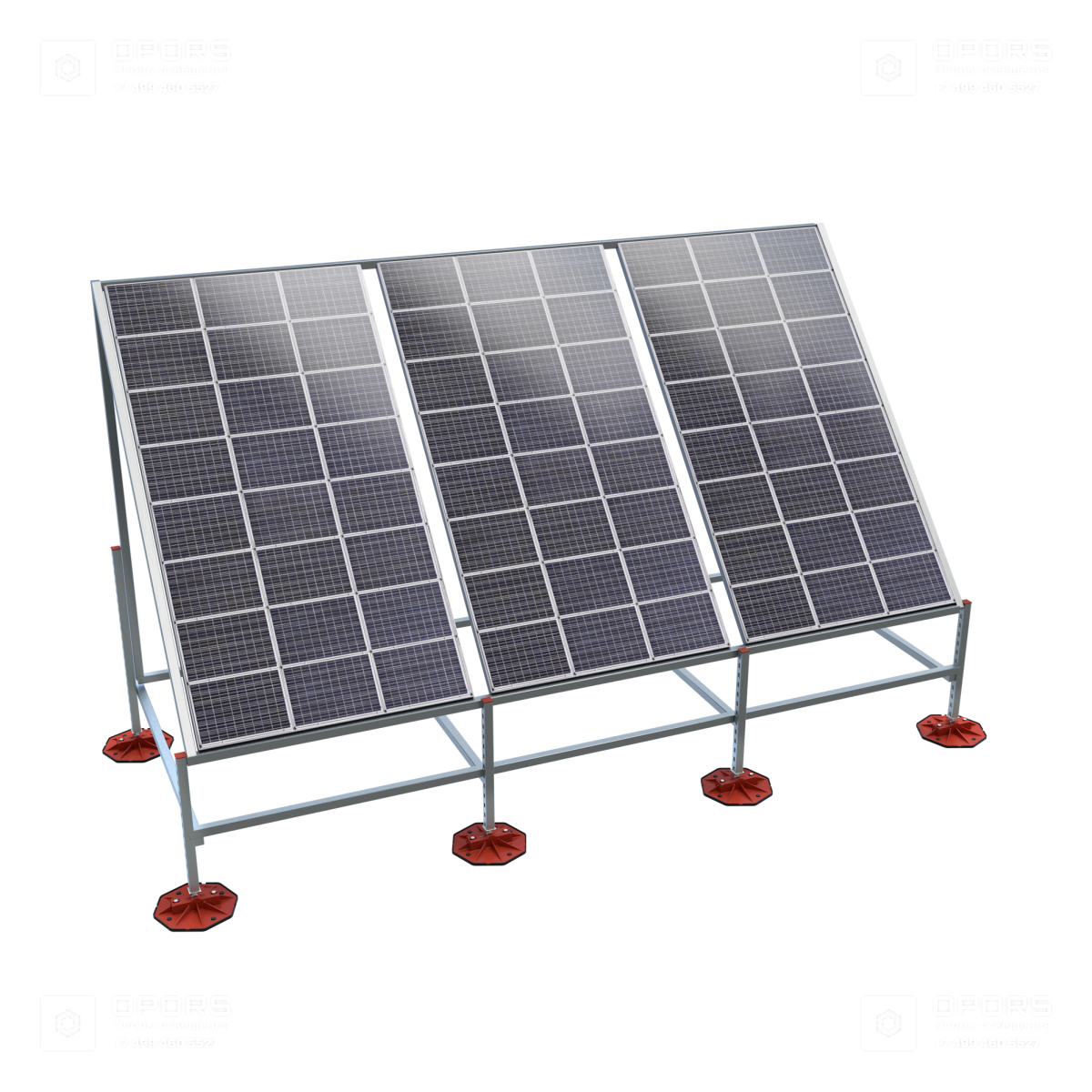

Рама для солнечных панелей

Опорная конструкция для солнечных батарей или рама предназначена для монтажа панелей солнечных батарей на кровле здания .

Набор элементов для монтажа поддерживающей конструкции:

1 Кровельная опора HILST PLATFORM MV 345*345*55мм с антивиб.ковр 2 Профиль для кровельной опоры HILST PLATFORM h250 3 HILST Профиль монтажный 41*41*2*1500 4 HILST Профиль монтажный 41*41*2*2000 5 HILST Профиль монтажный 41*41*2*3000 6 HILST Профиль монтажный 41*41*2*5000 7 HILST Седельный соединитель профиля 41*41 8 HILST Уголок 90 градусов с укосиной 9 HILST Узел соединительный 10 HILST Уголок с острым углом 45 градусом 11 HILST Опора соединительная горизонтальная 12 HILST Болт с шестигранной головкой М10*30мм 13 HILST Шайба усиленная оцинкованная М10 14 HILST Канальная гайка М10 15 HILST Заглушка профиля 41*41 (красная)

Конструкция рамы позволяет размещать солнечные панели на поверхность кровли не нарушая гидроизоляцию. Рама используется на разных типах плоских кровель.

В основе конструкции - кровельные опоры с нескользящим антивибрационным ковриком, выполненные из материала HILST PAPlast, отличаются высокой устойчивостью к влаге и воде. Они принимают на себя основную часть нагрузки и создают равномерное распределение веса оборудования, снеговой нагрузки, а также других типов нагрузок и воздействий, предотвращая разломы самой кровли и обеспечивая надежную фиксацию установленных элементов.

Рама поставляется в разобранном виде, включая все необходимые соединительные элементы, заглушки профилей и болты.

При подборе рамы следует учитывать все действующие нагрузки, несущую способность основания и конструкций, на которые будут передаваться все нагрузки и воздействия.

Мы предоставляем инженерную поддержку и консультации при подборе подходящей рамы.

Для корректного подбора рамы, обратитесь к нашим инженерам:
