Рама опорная для горизонтальных круглых труб трубопроводов и воздуховодов 500

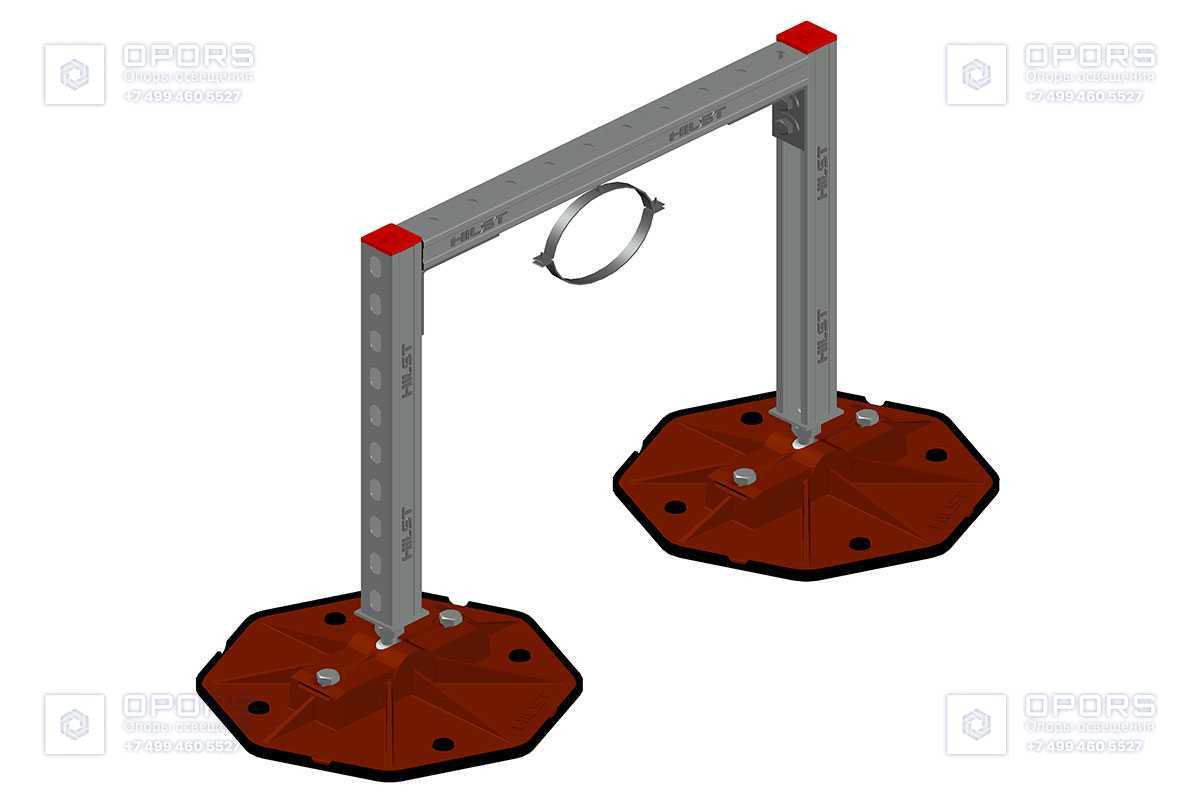

Рама П – образная для крепления труб на кровлях - набор элементов для монтажа поддерживающей конструкции. Допустимый диаметр трубы ограничен диаметром хомута. Подходит для монтажа внутри и снаружи зданий.

Комплектация:

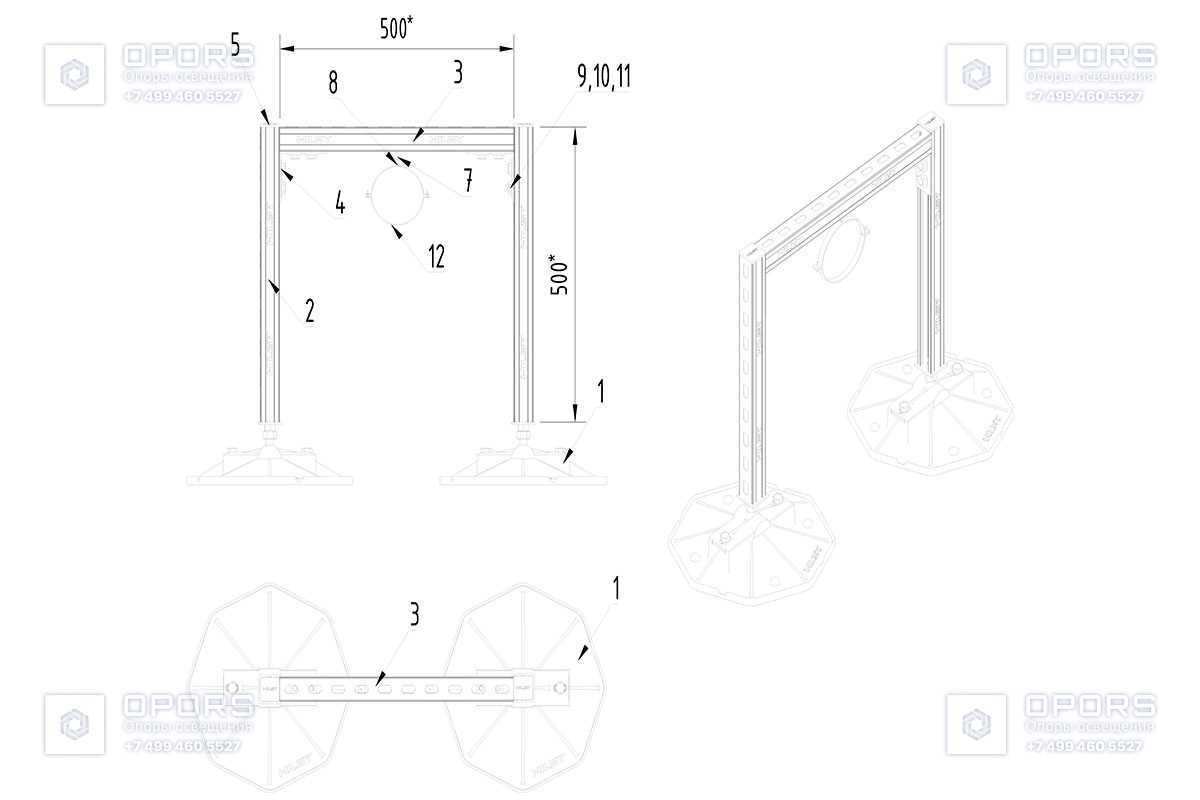

1 Кровельная опора HILST PLATFORM V 345*345*55мм с антивб.ковр. 2 Профиль для Кровельной опоры HILST PLATFORM h1000мм 3 HILST Профиль монтажный 41х41х2х500мм 4 HILST Уголок 90 градусов 101х40х87х4 5 HILST Заглушка профиля 41х41 (красная) 6 HILST шайба с отверстием 14мм, квадратная 40х41.5х2.5 7 HILST Шпилька резьбовая оцинкованная M10х1000 DIN975 8 HILST Монтажная гайка шестигранная М10 9 HILST Болт с шестигранной головкой М10х30мм 10 HILST Шайба усиленная оцинкованная М10 11 HILST Канальная гайка М10 12 HILST хомут высокой нагрузки прорезиненный 159-163мм

Опора используется при монтаже трубопроводов или воздуховодов на разных типах плоских кровель.

В основе конструкции - кровельные опоры с нескользящим антивибрационным ковриком, сделаны из материала HILST PAPlast, отличаются высокой устойчивостью к влаге и воде. Они принимают на себя основную часть нагрузки и создают равномерное распределение веса оборудования, снеговой нагрузки, а также других типов нагрузок и воздействий, предотвращая разломы самой кровли и обеспечивая надежную фиксацию установленных элементов.

Рама поставляется в разобранном виде, включая все необходимые соединительные элементы, заглушки профилей и болты.

При подборе рамы следует учитывать все действующие нагрузки, несущую способность основания и конструкций, на которые будут передаваться все нагрузки и воздействия.

Мы предоставляем инженерную поддержку и консультации при подборе подходящей рамы.

Для корректного подбора рамы, обратитесь к нашим инженерам:
