Опора контактной сети фланцевая граненая ТФГ-700-10,0-01-ц

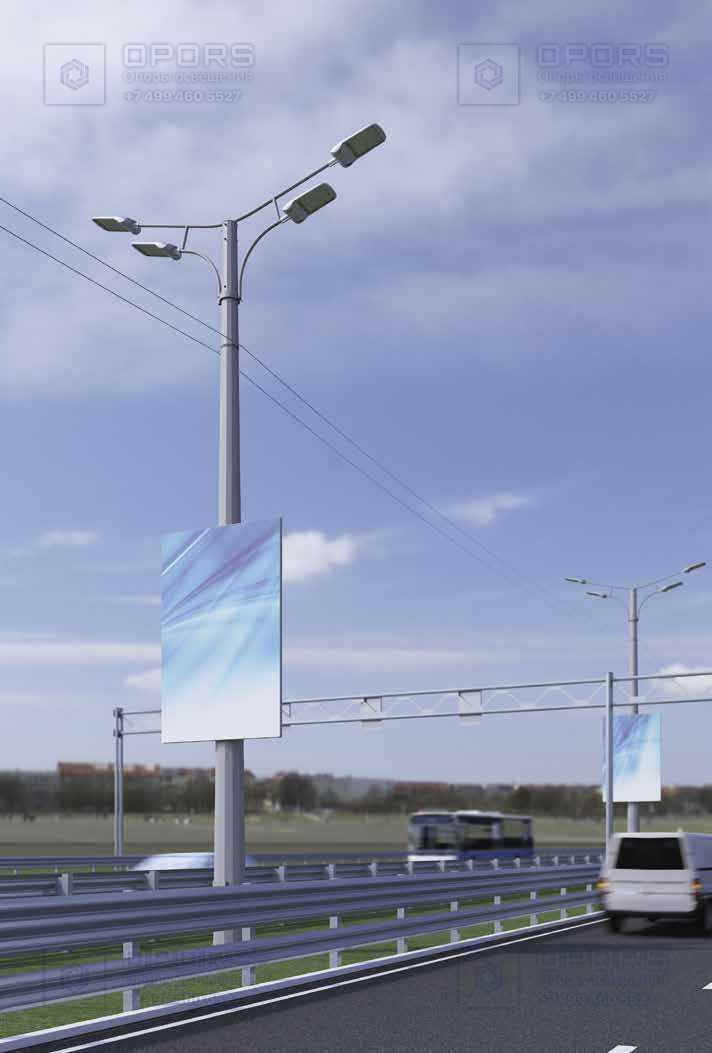

Фланцевая гранёная опора ТФГ-700-10,0-01-ц предназначена для использования в системах контактной сети трамвайных и троллейбусных линий. Конструкция высотой 10 метров выдерживает нагрузку до 700 кг на верхнюю часть и применяется для монтажа токопроводящих элементов, уличных светильников, а также информационных или рекламных конструкций.

Благодаря гранёному сечению ствола из листовой стали, опора обладает высокой жёсткостью при относительно низкой массе. Поверхность изделия защищена методом горячего цинкования, что обеспечивает устойчивость к коррозии на срок до 30 лет.

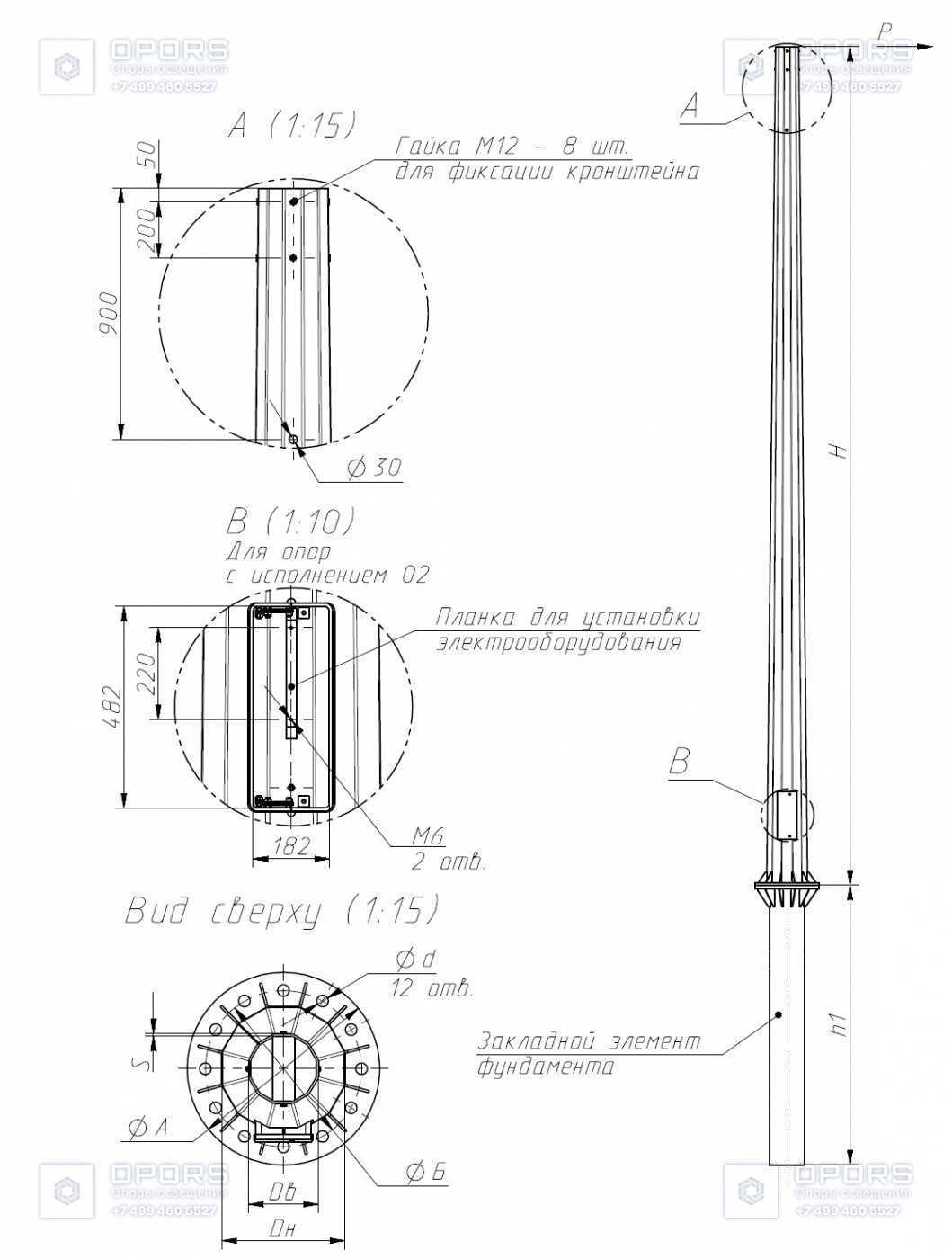

Фланцевое крепление

В основании опоры предусмотрен круглый фланец с отверстиями для крепёжных элементов. Дополнительную устойчивость обеспечивают усиливающие косынки. Такой способ монтажа упрощает вертикальное выравнивание конструкции и допускает быструю замену без демонтажа фундамента.

Типы закладных элементов

• Трубный элемент — применяется для стандартных условий эксплуатации. Представляет собой полую трубу с приваренным фланцем и армирующими косынками. Имеется технологическое отверстие для подземной прокладки кабеля.

• Анкерный элемент — применяется при повышенных требованиях к несущей способности. Состоит из комплекта шпилек, объединённых в единую арматурную конструкцию и жёстко закреплённых в теле фундамента при бетонировании. Фиксация фланца осуществляется через кондуктор.

Области применения

• Контактные сети трамвайных и троллейбусных маршрутов
• Силовые линии уличного освещения
• Монтаж светильников на кронштейнах различной конфигурации
• Крепление дорожных и рекламных табло

Преимущества модели

• Сечение ствола — 12-гранное, повышает прочность и снижает массу
• Изготовление из стали С345, толщина металла от 6 до 8 мм
• Горячее цинкование — защита до 30 лет эксплуатации
• Соответствие ГОСТ 27772, ГОСТ 14771, ГОСТ 9.307 и другим нормативам
• Гарантия до 5 лет
• Оперативная доставка от 1 дня
• Возможность адаптации конструкции под проектные условия
